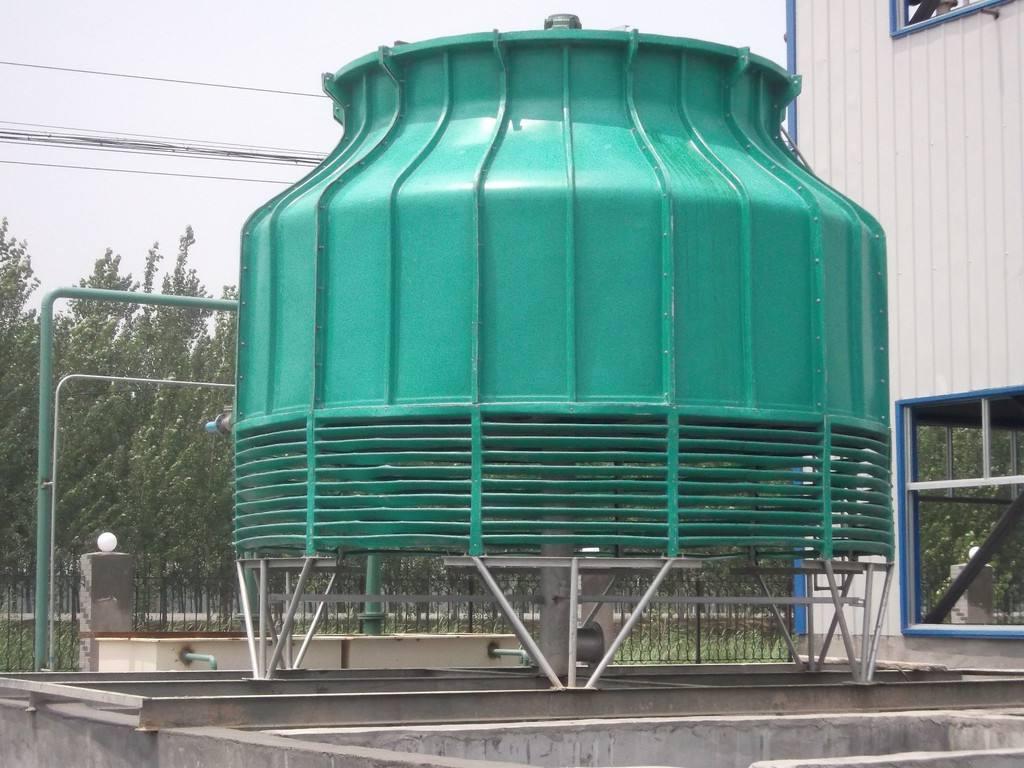

玻璃鋼冷卻塔

玻璃鋼冷卻塔 代碼意義：       G —工業型、 B—玻璃鋼、N—逆流式、L —冷卻塔 500T—水量。 設計參數：       空氣濕球溫度τ =28℃、進水溫t 1 =43℃、出水溫t 2 =33℃。 結構特點：       工業型即中高溫冷卻塔，水溫降一盤為 10 ～ 25 ℃。該型增加了塔體直徑、風量風壓、功率、填料高度等一系列措施。它知合于水溫降較高的工業用水的冷卻。 圓形冷卻塔結構特點： 1、填料：采用四院專利產品--斜梯形波填料片，橫向增加了凸筋，水的再分配能力大、阻力小、熱力性能好、耐高溫70℃、耐低溫-50℃、阻燃性好。 2、電機：YLF系列電動機是我公司配套的新一代冷卻塔專用三相異步電動機，其設計理念及結構型式充分考慮了冷卻塔電機的使用環境，在密封、防潮、耐水、可靠性等方面均與冷卻塔合理匹配，完全滿足濕熱環境下長期運 行的戶外防護要求。 3、減速裝置：NGW型冷卻塔專用低噪聲行星齒輪減速機，該減速機的齒輪材料選料考究，制造工藝嚴格，機械加工后經調質、滲碳、淬火等熱處理，全部齒輪進行磨齒加工（外齒），使減速機的整體質量得到保證。由于 采取行星齒輪傳動，故能承受高速成重載，具有抗沖擊、耐腐蝕、運行平穩、噪聲低等優點。其配套電機為YLF系列冷卻塔專用三相異步電動機。 4、風機：清華大學工程力學系根據本系列產品參數設計的低噪聲、機翼型玻璃鋼葉片，噪聲小、效率高、葉片角度可調。 5、收水及布水裝置：采用反射型低壓噴嘴，對于小塔采用單旋流噴嘴，布水均勻、水壓小。所設收水裝置，可使飄水損失下降到0.01%。 6、吸聲措施：超低噪聲型冷卻塔在上塔體出風口上面安裝了帶吸聲材料的屏蔽及吸聲柵，降低了風機及電機的噪聲。 7、吸聲設施：超低噪聲型冷卻塔在進風口處安裝了帶吸聲材料的吸聲柵，以達到降噪效果。 8、滴水降噪墊：對低噪聲及超低噪聲型冷卻塔，專門設計了透水性好的消聲墊，其下設有一層斜波片，大大降低了滴水噪聲。 9、檢修平臺：塔頂花紋鋼板檢修平臺，便于維護及安裝。 10、下塔盤：淺水盤及深水盤的冷卻塔設有下塔盤，供存水用。根據訂貨要求，可配溢水、排污、自動及手動給水管，可直接從下塔盤吸水。 選型使用：       選用時須知水量 Q 、進水溫度 t 1 、出水溫度 t 2 及設計濕球溫度 t ，根據熱力性能曲線確定型號。 就材料的耐寒性而言，能適用于 -50 ℃的地區，但是對于月平均氣溫低于 -10 ℃的地區，訂貨時應提出要求防結冰措施，出廠前可配有淋水導流環，使水不流到百葉窗上。 循環水渾度不大于 50 毫克 / 升，短期不大于 100 毫克 / 升，不宜含有油污和機械性雜質，必要時采取來藻及水質穩定措施。       小于 125 型的冷卻塔，外面連接的進出水管與冷卻塔連接處應設支座，防止過多的重量壓在塔壁上。       布水管按名義流量開孔，如實際水量與名義流量相差 15 ％以上，訂貨時說明，由制造廠改變開孔尺寸。塔的進水管水壓大約 2 米到 5米水柱。設計時不要壓力過高，否則流量過大會飄水。       本產品適用于水溫不超過 60 ℃，如超過 60 ℃的，訂貨時提出，本廠在選材上加以解決。如需阻燃型冷卻塔，訂貨時須說明，本廠可以滿足要求。
